Análise de Reservatórios

Explore nossa ampla gama de equipamentos e sistemas especializados para pesquisas e análises de reservatórios. Nossas soluções abrangem desde ferramentas de amostragem e análise de fluidos até sistemas avançados de caracterização de núcleos e testes de permeabilidade. Com tecnologia de ponta e expertise, oferecemos soluções precisas e confiáveis para entender melhor as propriedades do seu reservatório, otimizando a produção e maximizando os resultados. Descubra como nossos equipamentos e sistemas podem impulsionar seus resultados.

Analisador do Comportamento de Fases Model 3000 PVT System

O estudo das propriedades termofísicas de fluidos, como comportamento de fase, densidade, viscosidade, etc., sob condições variáveis de pressão, temperatura e volume é comumente conhecido como estudos PVT. O Sistema PVT Modelo 3000 é um instrumento de precisão usado para realizar estudos PVT em uma variedade de fluidos, com ênfase especial nos fluidos normalmente encontrados em reservatórios de petróleo. Tipos de estudos comumente conduzidos com um Sistema PVT Modelo 3000 incluem: Análise de Óleo / Fluidos Recombinados. Análise de Óleo / Viscosidade Capilar. Análise de Óleo / Viscosidade Capilar / Densidade. Análise de Óleo / Detecção de Sólidos. Análise de Óleo / Análise de Gás-Condensado. Gás-Condensado / Baixo GOR. Gás-Condensado / Alto GOR. Avaliação Química e de Solvente.

Sistema de Bomba de Deslocamento Positivo Model 3000-CP

O Modelo 3000-CP-011 é um sistema de bomba de cilindro duplo de alto fluxo e grande volume, capaz de operar em fluxo contínuo ou modos de pressão a taxas de fluxo de até 100ml/minuto ou pressão de até 20.000 psi. Os cilindros também podem ser operados independentemente em modos de fluxo ou pressão. Projetado para aplicações de alta temperatura, os cilindros são montados em um carrinho. O carrinho possui rodízios com trava, gaveta de ferramentas, prateleira para laptop e um reservatório de fluido de 1500 cc capaz de ser re-pressurizado a 125 psi. Um laptop está incluído, com o software PumpWorks pré-carregado e configurado. O sistema de bomba utiliza válvulas de alto fluxo com roscas cônicas e rosqueadas de 1/4 de polegada com adaptadores para encaixes padrão de 1/8 de polegada fornecidos. Este sistema de bomba de precisão normalmente é fornecido com o Sistema PVT Modelo 3000 da Chandler Engineering, mas é ideal para uso em aplicações adicionais onde a necessidade de entrega de precisão ou controle de pressão de fluidos de alto fluxo/alta pressão é necessária. O sistema é baseado na nossa bem-sucedida linha de produtos laboratoriais Quizix Pump Model 6000 Series e inclui uma Bomba de Cilindro Duplo Q6220.

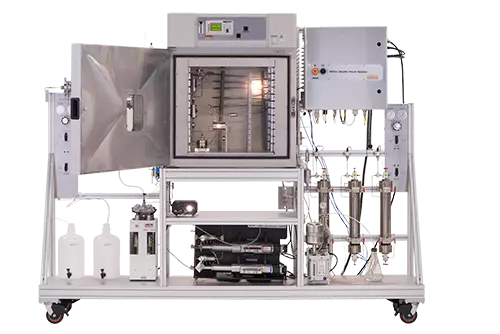

Aparelho de Miscibilidade Mínima Model 2328-900

Oferecemos o Aparelho de Pressão de Miscibilidade Mínima (MMPA), que é projetado para determinar reservatórios adequados para aplicar os esforços de recuperação avançada de óleo. O MMPA é um aparelho de tubo fino automatizado adequado para uma ampla gama de experimentos de deslocamento miscível. O MMPA oferece um software robusto e personalizado baseado no LabView, fácil de usar e inclui um software de controle amigável ao usuário baseado no Windows™. Também está incluído um vidro de safira para visualização segura da amostra durante o processo de análise. O MMPA contém: um banho de ar de alta qualidade, três frascos de amostra de alta pressão, tubos finos embalados com areia, software de controle com válvulas necessárias, medidores de fluxo e tubulação. Opções Disponíveis:

Aparelho de Densidade de Efluentes.

Aparelho de Viscosidade (selecionar: atmosférico, esfera rolante, capilar ou EMV integrado).

Pacotes de Análise Composicional de Gás e Líquido.

Componentes em Hastelloy em Contato com o Líquido.

Separador de Equilíbrio Model 2353

O equilíbrio dos fluidos do reservatório à medida que o petróleo bruto é extraído de uma formação e a pressão do petróleo produzido cai abaixo do seu ponto de bolha, uma parte do líquido entra em fase gasosa resultando em uma mistura de duas fases. Essa mistura de líquido e gás é tipicamente enviada através de uma separação em múltiplos estágios para dividir os gases dos líquidos em pressões decrescentes. Para melhorar a separação e a recuperação do produto com o mínimo de custo, os operadores precisam entender o comportamento dos fluidos do reservatório sob a temperatura e pressão operacionais de cada separador. O Separador de Equilíbrio Modelo 2353 testa os fluidos do reservatório para medir as razões gás-óleo, o fator de volume da formação, os vapores do tanque de armazenamento e a gravidade do óleo residual em função da pressão e temperatura do separador. O instrumento permite determinações de razão gás-óleo e encolhimento pelos métodos de liberação flash ou vaporização. Essas informações permitem a determinação das condições ótimas do separador.

Cilindro de Pistão Flutuante Model 2347

O Cilindro de Pistão Flutuante Modelo 2347 é um componente essencial de laboratório para todos os tipos de análise de líquidos e gases. O cilindro é de alta pressão (15.000 psi) com baixo volume morto e capacidade de mistura positiva. O cilindro vem completo como mostrado.

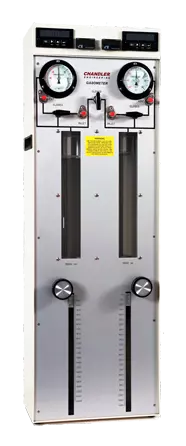

Gasômetro Digital Model 2331D

O Gasômetro Modelo 2331D mede com precisão gases atmosféricos no laboratório PVT. Ele permite medições precisas com um mínimo de técnica, conforme exigido por medidores de teste molhado, buretas de gás e gasômetros de deslocamento de mercúrio. Projetado para Flexibilidade e Simplicidade. O design do Modelo 2331D consiste em dois compartimentos que podem ser usados separadamente ou em série para fornecer uma ampla gama de combinações de volume e resolução. Cada compartimento contém uma bomba volumétrica atmosférica com o pistão conectado a um dispositivo de medição, incluindo uma escala, um vernier, um botão de ajuste de pressão e displays digitais de temperatura e pressão. Os compartimentos contêm um pistão flutuante conectado a um rack e pinhão que pode ser posicionado através de botões de controle no painel. O movimento e a posição dos pistões podem ser monitorados pelos medidores de volume digitais duplos, calibrados em centímetros cúbicos. O gás medido permanece em sua condição separada, não contaminado para garantir que análises de gás verdadeiras adicionais sejam possíveis. Os materiais em contato com o gás resistirão aos efeitos corrosivos do sulfeto de hidrogênio. Escudos de segurança e válvulas de alívio são fornecidos para proteção.

Viscosímetro Tipo Esfera Model 1602

O Viscometro Tipo Esfera Modelo 1602 é especificamente projetado para determinar a viscosidade relativa de líquidos de reservatórios em condições de poço. O princípio de operação é medir o tempo que leva para uma esfera metálica cair através do fluido da amostra. Esta abordagem simples, porém eficaz, é a mais confiável para as medições de alta pressão necessárias para simular as condições do reservatório. Quando usado em combinação com amostragem de alta pressão e uma bomba de alta pressão, amostras de petróleo vivo podem ser medidas. Além de atuar como um teste independente, o Modelo 1602 também é projetado para ser integrado ao Console Modelo 2370, ao Separador de Equilíbrio Modelo 2353 e ao Gasômetro Modelo 2331D para fazer parte de uma série completa de testes para determinar as propriedades dos fluidos do reservatório.

Resposta de Formação Model 6100

O Testador de Resposta à Formação Modelo 6100 (FRT) é projetado para medir com precisão as mudanças de permeabilidade de uma amostra de formação quando exposta a uma variedade de fluidos de teste. Este sistema altamente flexível e fácil de usar é capaz de simular praticamente qualquer programação de conclusão e estimulação de poços em uma amostra de núcleo. A unidade também é capaz de operar como um testador de perda dinâmica de fluido com um acessório opcional.

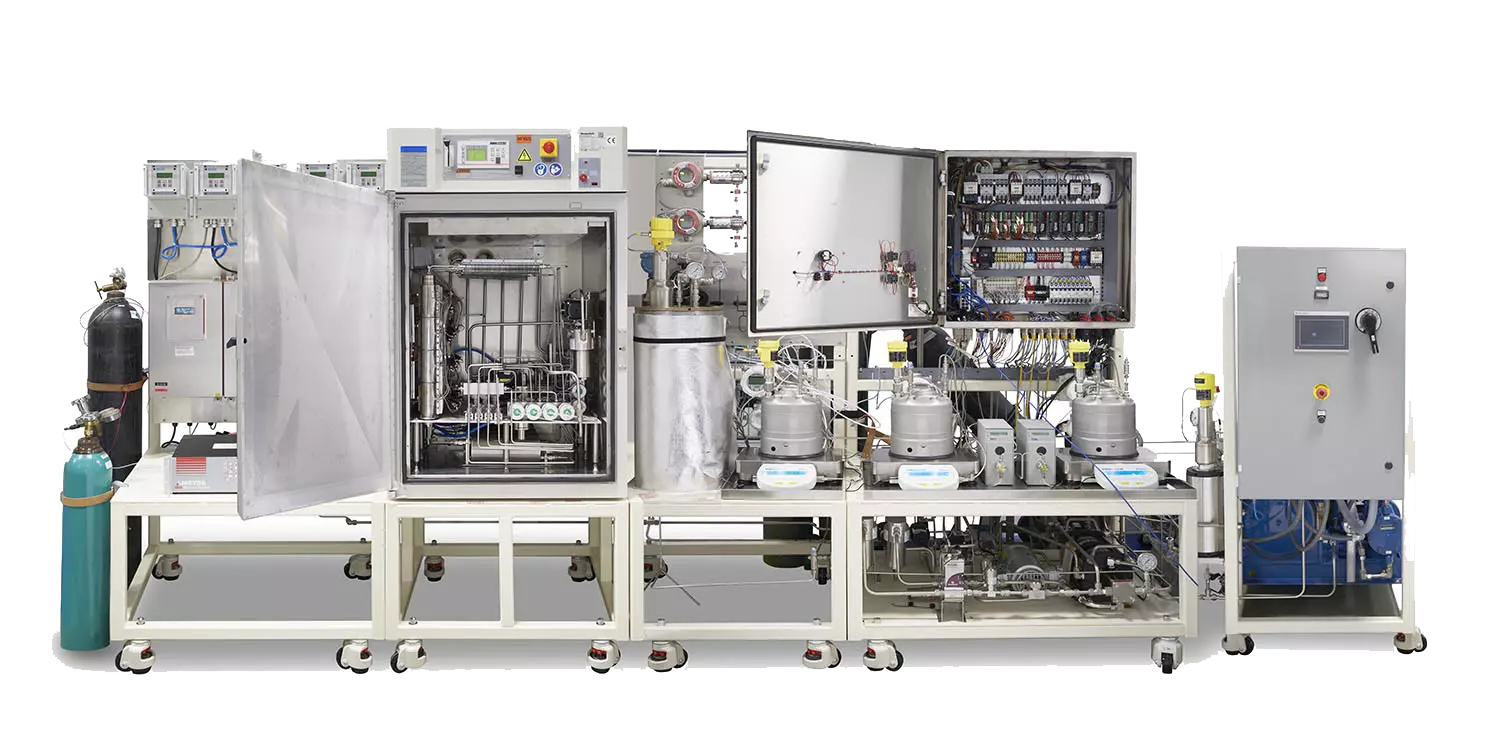

Plantas Piloto

A Chandler Engineering oferece projetos personalizados e soluções para plantas piloto totalmente escaláveis. Fornecemos soluções em diversas indústrias, como Química, Farmacêutica, Petróleo e Gás, Energias Renováveis, Alimentos e Bebidas. Processos em escala de bancada, pesquisa e piloto para:

Sistema de Análise de Núcleo de Rochas

Sistemas de Análise de Núcleo de Rochas. Os sistemas de fluxo de núcleo recirculante totalmente automatizados e em circuito fechado medem fluxos de 2 ou 3 fases para testes de longo prazo de amostras de núcleo em condições de reservatório. Fluidos e gases são injetados usando produtos de bombas de precisão Quizix. Esses sistemas altamente especializados são projetados de acordo com requisitos e experimentos específicos de aplicação.

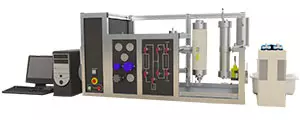

Sistemas de Permeabilidade Recuperada (automatizado ou manual)

Sistemas de Permeabilidade Recuperada (automatizado ou manual). O Automático é um sistema projetado para estudar o efeito de tratamentos de fluidos na permeabilidade de amostras de núcleo e dano à formação. E o Manual é um sistema com aquisição de dados projetado para estudar o efeito de tratamentos de fluidos na permeabilidade de amostras de núcleo e dano à formação.

Aparelho de Miscibilidade Mínima

O Aparelho de Miscibilidade Mínima. O MMPA é projetado para determinar candidatos adequados de reservatórios de petróleo para esforços de recuperação avançada de óleo. É um aparelho de tubo fino automatizado adequado para uma ampla gama de experimentos de deslocamento miscível. O MMPA oferece um software robusto e personalizado baseado no LabView, fácil de usar e inclui um software de controle amigável ao usuário baseado no Windows™.

EOR (Recuperação Avançada de Petróleo)

Recuperação Avançada de Petróleo (EOR) Modelo 6100. Baseado em nossa plataforma FRT, este sistema pode ser facilmente personalizado para atender aos requisitos de sua aplicação. Caminhos de fluxo simplificados, baixos volumes mortos, fluxos multi-fases ou sequenciais e muitas opções adicionais oferecem funcionalidade fácil de usar e fácil de manter.

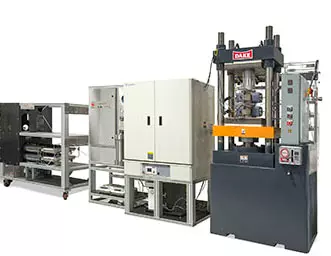

Sistema de Condutividade de Agente de Suporte (Proppant)

Sistema de Condutividade de Agente de Suporte (Proppant). Um sistema projetado para avaliar o desempenho de agentes de suporte em diversas pressões de fechamento, temperaturas e taxas de fluxo.

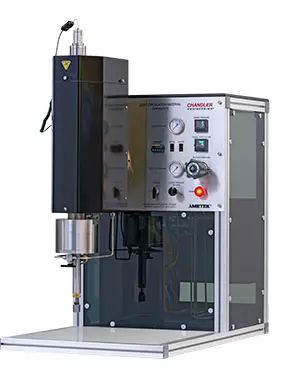

Testador de Perda de Circulação

Testador de Perda de Circulação (Modelo 7170). Sistema automatizado de perda de fluido agitado para grandes volumes de amostra. Sistema automatizado para fazer medições estáticas de perda de fluido.

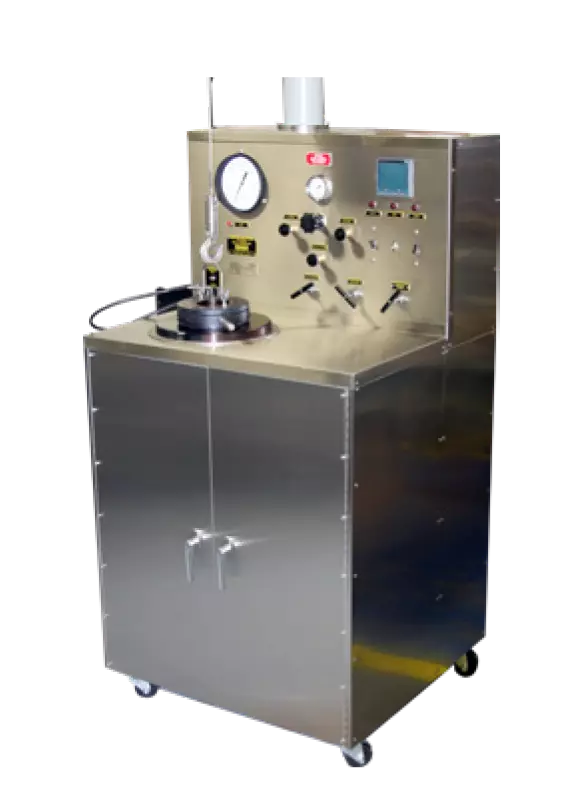

Câmara de Cura para CO2

Câmara de Cura para CO2. As Câmaras de Cura de Longo Prazo avaliam cimento exposto à água e CO2 para testes de longo prazo sob temperaturas e pressões elevadas.

• Acumulador de gás pressurizado via reforço de gás para controle de pressão.

• Pressão: 5000 psi (345 bar) / temperatura: 400°F (204°C).

• Taxa máxima de aquecimento: 3°C/min (37°F).

Centrífuga Específica de Núcleo de Rochas

Centrifuga para Teste de Pressão Capilar em Amostras de Rochas

A Centrifuga de chão de Núcleo de Rochas AMETEK Chandler Engineering Modelo 2123 é uma ferramenta essencial para estudos de caracterização de núcleos de rocha em reservatórios, fornecendo informações cruciais para a compreensão do comportamento dos fluidos e otimização da produção.

Célula de densidade para alta pressão e temperatura

A célula de densidade específica opera com fluidos de reservatórios em condições de alta pressão e temperatura. Seu princípio envolve transferir a amostra para a célula nas mesmas condições do reservatório e pesá-la com uma balança de alta resolução.

Analizador Específico de Hidrocarbonetos

O Analisador de Hidrocarbonetos Customizado CP é utilizado para determinar a composição molecular dos hidrocarbonetos, representando a etapa final na análise PVT. Esta determinação é conduzida por meio da Cromatografia Gasosa. Após a separação flash da amostra de óleo vivo em condições específicas dentro de um gasômetro, amostras de líquido e gás são coletadas e transferidas para o analisador. As fases dos hidrocarbonetos são então analisadas pelos cromatógrafos do sistema, resultando na geração de relatórios composicionais PVT, incluindo os relatórios do separador, o líquido do separador e a amostra recombinada.

Picnômetro de gás

O Picnômetro de Gás é um dispositivo que consiste em um vaso de fluxo contínuo equipado com duas válvulas de agulha e um disco de ruptura e é utilizado para amostragem de gás e análise por Cromatografia Gasosa.

Sistema de separação multifases

O Sistema de separação Multifases replica fielmente o processo de separação de fluidos na superfície do reservatório. Isso possibilita a identificação do regime de variação de pressão mais adequado ao monitorar as alterações no fator de volume de formação e nas proporções gás/óleo em relação à pressão/temperatura.

Aparattus Específico de Captura de Condensação de Líquidos

O Aparattus Específico de Captura de Condensação de Líquidos é utilizado na captura de substâncias mais densas que podem ser geradas durante o processo de liberação da fase gasosa do reservatório para a atmosfera. Este aparattus é colocado entre a célula PVT e o gasômetro, composto por uma unidade de resfriamento que utiliza o efeito Peltier, juntamente com um cilindro de captura.

Célula de Recombinação Específica com Suporte

A Célula de Recombinação Específica é usada para recombinar gases e fluidos, cuja origem pode ser do reservatório, do separador gravitacional, ou um gás sintético, com o líquido separador para obter uma amostra do óleo semelhante à do reservatório. Possui capacidade de aquecimento controlado para simular condições de temperatura de reservatórios.

Sistemas de Análise de Núcleos de Rocha

Sistemas de Core Flooding em fase única e multipla para aplicações de permeabilidade, permeabilidade relativa e recuperação avançada de petróleo (EOR) para CO2 e outros meios. Os sistemas são personalizados com base nos critérios de aplicação do usuário e utilizam bombas de precisão Quizix para deslocar fluidos em fluxos de circuito aberto ou recirculado fechado. Há muitas opções disponíveis para suportes de núcleo, acumuladores, transdutores de dP e tipos de estufas.

Sistemas de Injeção em Núcleos de Rochas

Os Sistemas de Core Flooding têm uma ampla gama de aplicações, incluindo: Recuperação Avançada de Petróleo (EOR), Estudos de Acidização, Inundação, Testes de dano de formação, Medição de permeabilidade relativa, Medição de permeabilidade em estado estacionário, Distribuição de fluxo em reservatórios multicamadas, Captura de CO2, Desvio de fluidos de estimulação, Estudos de estimulação e Perfuração.

Core Holders

O Core Holder é um dispositivo utilizado para simular as condições reais de reservatórios em amostras de núcleo de rocha. Ele desempenha um papel fundamental em estudos e testes relacionados à exploração de petróleo e gás, permitindo a análise do comportamento das rochas sob condições específicas de pressão, temperatura e fluxo de fluidos. Essa simulação é essencial para entender como o reservatório se comportará durante a produção de hidrocarbonetos e para otimizar estratégias de recuperação de petróleo, como a recuperação avançada de petróleo (EOR).

Sistema de Amostragem de Fluidos com Controle de Contrapressão

O sistema de controle de contrapressão desempenha um papel crucial na simulação de condições de reservatório durante os testes de Core Flooding. Ele é responsável por controlar a pressão de porosidade a jusante do sistema, o que permite uma avaliação precisa das taxas de fluxo e volumes de fluidos que passam pelo núcleo de rocha durante os experimentos.

Este sistema é composto por dispositivos como válvulas de contrapressão, medidores de pressão e dispositivos de controle automático. As válvulas de contrapressão são ajustadas para manter a pressão de porosidade a jusante dentro dos parâmetros desejados durante os testes, garantindo condições de fluxo estáveis e controladas. Os medidores de pressão monitoram constantemente a pressão no sistema para garantir que esteja operando dentro dos limites definidos.

Célula PVT Visual Específica

O Analisador Específico de Comportamento de Fases PVT Modelo CP-9000-0200 é fundamental para estudos avançados sobre o comportamento das fases de fluidos em condições específicas. É composto por uma célula de visualização PVT que incorpora tecnologia de captura de imagem de última geração juntamente com um sistema de detecção em tempo real, permitindo uma análise detalhada e precisa das interações entre os diferentes componentes do fluido.

Com esse sistema sob medida, os pesquisadores podem observar visualmente as mudanças nas fases gasosas, líquidas e sólidas dos fluidos sob diferentes pressões, temperaturas e composições. Isso inclui a formação de bolhas, a separação de fases, a cristalização de sólidos e outras características importantes para entender o comportamento do fluido em ambientes específicos, como reservatórios de petróleo e gás.

A combinação da tecnologia de captura de imagem avançada com o sistema de detecção em tempo real permite uma análise contínua e detalhada, possibilitando aos pesquisadores identificar padrões, tendências e fenômenos que podem não ser detectados apenas com análises químicas ou físicas convencionais.

Essa abordagem integrada de visualização e detecção em tempo real oferece uma compreensão mais completa e precisa do comportamento das fases de fluidos, fornecendo insights valiosos para o desenvolvimento de estratégias de produção e recuperação de reservatórios de hidrocarbonetos.

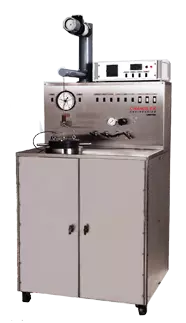

Aparelho de Teste de Corrosão Model 5617

Dentro da Indústria de Petróleo e Gás, a corrosividade de fluidos e a eficácia de inibidores de corrosão são críticas para manter as operações confiáveis, seguras e econômicas. O Aparelho de Teste de Corrosão Modelo 5617 foi projetado para testar a taxa de reação de líquidos corrosivos em metais que estão sujeitos a alta pressão e alta temperatura (HPHT) sob condições dinâmicas.
